KEY SPECIFICATIONS
핵심 사양

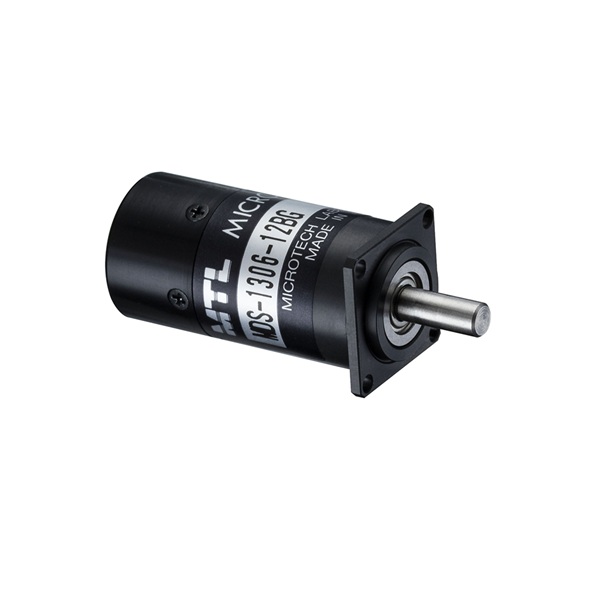

MDS-13@-11B
ABSOLUTE (Biss-C)
DIMENSION DRAWING
외형 치수도
MDS-13 Series 외형치수도
MDS-13XX
SPEED · TORQUE CHARACTERISTICS
속도·Torque 특성 예
MDS-1306
MDS-13XX
MDS-1312
MDS-13XX

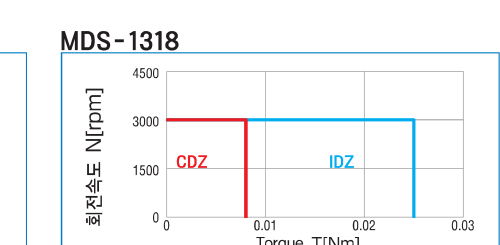

MDS-1318
MDS-13XX
MODEL SPECIFICATION
모델별 기술 사양
| 항목 | MDS-1306 | MDS-1312 | MDS-1318 |
|---|---|---|---|
| 몸체 길이 L1 (mm) | 25.4 | 31.4 | 37.4 |
| 공급전압(드라이버 입력) (DCV) | 24 | ||
| 정격 회전 속도 (rpm) | 3000 | ||
| 최대 회전 속도(rpm) | 3000 | ||
| 순간 최대 토크 (mN·m) | 7.0 | 15 | 25 |
| 연속 정격 토크 (mN·m) | 3.0 | 5.0 | 7.5 |
| 순간 최대 출력 (W) | 2 | 4 | 8 |
| 순간 최대 전류 (Arms) | 2.6 | 2.6 | 2.6 |
| 연속 정격 전류 (Arms) | 1.0 | 1.0 | 1.0 |
| 관성 모멘트 (g·cm²) | 0.11 | 0.17 | 0.23 |
| 질량 (kg) | 0.04 | 0.05 | 0.06 |
| Radial Fr (N) | 20 | ||
| Axial Fa (N) | 10 | ||
